一、主機控制系統

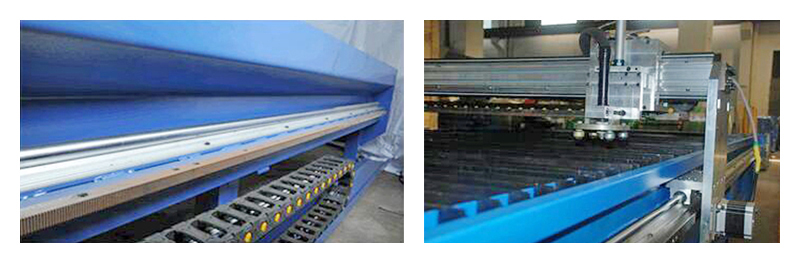

機架采用全焊接鋼結構,經時效振動器處理,內應力從而使機架穩定性,變形量較小。X軸采用高精度直線圓型導軌、Y軸采用高精度的直線導軌,其運行阻力較小。X軸和Y軸安裝經多功能儀器檢測安裝,X軸兩導軌直線度誤差小于±0.05mm,X軸和Y軸的垂直誤差不大于±0.05度,其運行小車采用輕質的結構,便于等離子切割的加工質量。工業電腦操作系統是在性能穩定的DOS系統操作,具有較好的人機對話界面,中英文語言可以任意轉換。X軸和Y軸運行速度大可達到8米/分鐘。工業控制電腦可以接口ISO標準的CNC語言,可以顯示切割圖形,模擬切割,并且具有手動編程功能。

二、等離子切割機的主機控制系統的特點
1、驅動傳動系統
等離子驅動按其精度可以分為SBPC-2000、SBPC-3100兩種。SBPC-3100采用MITSUBISHI(三菱)公司數字式交流伺服系統,電機采用高磁稀土材料,導磁散熱性能好。其編碼器分辨率高,為普通型的4倍功能,從而更高的控制精度。SBPC-2000采用大扭矩性能穩定的步進電機,可以切割精度要求不特別高的場合。
2、性能穩定的調高系統
采用機械無接觸式的調高裝置,切割槍具有浮動裝置,切割時會隨板料的彎曲及高度變化而自動的調高和調低,始終切割槍與板之間的距離不變。
3、氣路系統
卸料和切割槍上下浮動采用性能穩定的氣動換向閥從而卸料方便,同時切割槍平穩。
4、性能穩定的一體化工控機
SBKJ全自動等離子切割系統包括上位機和下位機:上位機采用戴爾液晶顯示器和1GHz的Intel Petium Ⅲ CPU;下位機采用三菱伺服電機和高分辨率液晶顯示器,并配以相應的工業控制系統。上位機和下位機之間通訊系統和排版軟件實現數據交換。
5、等離子發生器
SBPC-2000:采用性能穩定切割效果好的松下等離子發生器。
SBKJ-3100:采用公司海寶等離子發生器,其性能穩定,工作狀態好,能切割質量。

三、產品參數
型號 | SBPC 1550*4000 | SBPC 1550*5100 |
加工范圍 | 1550*4000mm | 1550*5000mm |
加工板厚 | 0.4-4mm | |
加工速度 | 7.8m/min | |
總功率 | 12kw | |
重量 | 1500kg | 2300kg |
設備尺寸 | 4800*1800*1200mm | 5800*1800*1200mm |
電壓 | 380V/50HZ/3PH | |
